RS485 (MODBUS RTU) AGV | Sensor de lector de targetes de referència de navegació de posicionament de cotxes RGV Lector de codis RFID de baixa freqüència

Descripció:

Ve amb un circuit de sintonització automàtica de gir automàtic, que pot ajustar automàticament els paràmetres del circuit quan es treballa en diferents entorns. Té una forta capacitat anti-interferències, una alta sensibilitat de recepció, un rendiment estable i una gran fiabilitat.

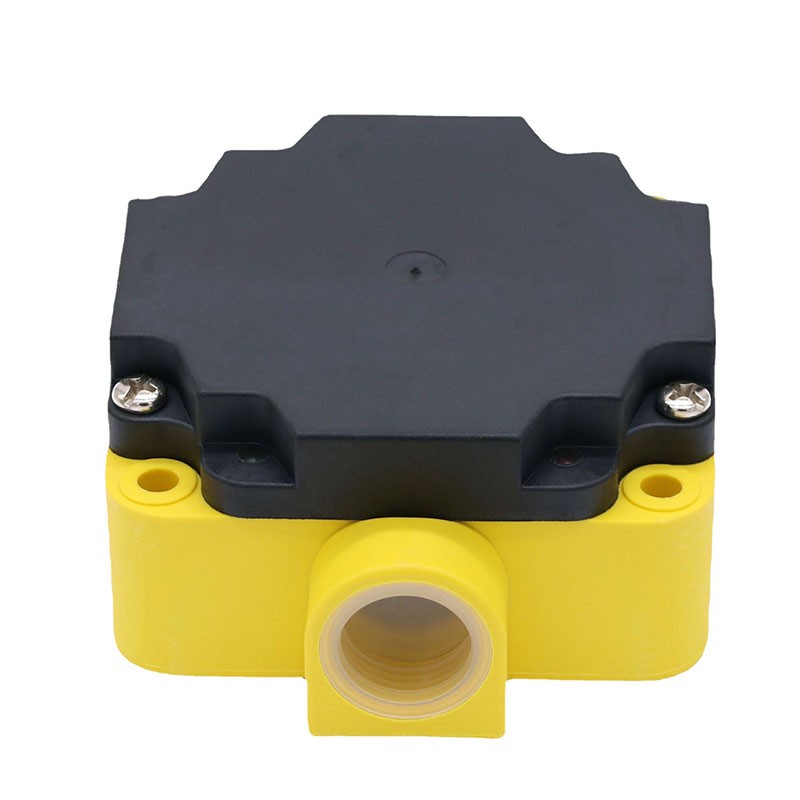

Comunicació sèrie RS232 Etiqueta de posicionament del sensor de referència del cotxe AGV El lector de targetes de navegació de col·lector de RF CK-G06 és un lector de targetes de referència AGV dissenyat especialment per a cotxes no guiats AGV basat en la tecnologia d'identificació de radiofreqüència. Integra antena, amplificador i controlador en un sol clàssic i durador.

El lector de targetes adopta un disseny d'aspecte quadrat i admet freqüències de funcionament de 134,2 KHZ i 125 KHZ. Admet la lectura d'etiquetes en dos formats de protocol: FDX-B i EMID. Admet el protocol de bus de camp MODBUS RTU industrial estàndard per facilitar la comunicació de xarxa. La taxa es pot configurar fins a 115200. El lector de targetes integra el protocol de comunicació de radiofreqüència i es pot connectar a PC/PLC/SCM. Els usuaris només han de rebre dades a través de la interfície de comunicació RS232/RS485 per completar l'operació de lectura d'etiquetes sense haver d'entendre protocols de comunicació de radiofreqüència complexos.

Comunicació sèrie RS232 Etiqueta de posicionament del sensor de referència del cotxe AGV Lector de targetes de navegació de col·leccionista RF Font d'alimentació CK-G06 amb tub TVS de 26 V, 5000 W, protecció contra sobretensions i protecció inversa de polaritat; el lector de targetes inclou una sintonització automàtica de 16 nivells de gir automàtic. El circuit pot ajustar automàticament els paràmetres del circuit quan es treballa en diferents entorns, minimitzant l'impacte de l'entorn extern en la distància de lectura de la targeta, millorant encara més la seva pròpia capacitat anti-interferències i tenint les característiques d'alta sensibilitat de recepció, rendiment estable i gran fiabilitat.

Paràmetres:

◆ Tensió de treball: 10-26 V

◆ Potència: 1,2 W

◆ Consum de corrent: <0,2A

◆Protecció de circuits: amb protecció de polaritat inversa

◆ Freqüència de treball: 134,2 KHZ, 125 KHZ

◆ Velocitat de reconeixement: 2m/s

◆ Distància de lectura de la targeta: 0-180 mm

◆Tipus d'etiquetes admesos: FDX-B, EMID

◆ Interfície de comunicació: RS232 / RS485

◆ Humitat de treball: 10-90% HR (sense condensació)

◆ Temperatura de treball: -25℃-+70℃

◆ Grau de protecció: IP54

◆ Material de la carcassa: plàstic d'Enginyeria ABS

◆ Mètode de cablejat: bloc de terminals

◆ Mètode d'instal·lació: cargols M4, 4 forats de muntatge

Instruccions i precaucions d'instal·lació

   1) No es recomana instal·lar el lector de targetes directament sobre una superfície metàl·lica. La distància entre el lector de targetes i la superfície metàl·lica es pot ajustar mitjançant separadors de plàstic, cargols llargs o suports personalitzats.

   2) La superfície de lectura de targetes del lector de targetes no es pot bloquejar ni envoltar per materials metàl·lics. La distància entre el costat del lector de targetes i l'estructura metàl·lica ha de ser superior a 20 mm.

   3) El lector de targetes s'ha de mantenir el més lluny de motors, mòduls d'alimentació i altres dispositius susceptibles a interferències electromagnètiques.

   4) La radiació electromagnètica d'altres dispositius al voltant del lector de targetes pot reduir la sensibilitat del lector de targetes o provocar errors en la lectura de targetes. S'han de prendre les mesures adequades de protecció contra la radiació per als dispositius que són propensos a la radiació electromagnètica.

   5) Instal·leu la superfície de lectura de la targeta cap a la targeta d'etiquetes. La targeta d'etiqueta pot estar al centre de la superfície de lectura de la targeta. La superfície de lectura de la targeta i la targeta d'etiquetes s'han de mantenir el més horitzontals possible per evitar la inclinació.

   6) La distància entre el lector de targetes i la targeta d'etiqueta és del 10% al 70% de la distància màxima de detecció. Si es requereix una lectura de targetes d'alta velocitat, es recomana controlar la distància entre 10 i 20 mm.

   7) El lector de targetes només pot llegir una targeta d'etiqueta alhora, així que no col·loqueu dues targetes d'etiqueta dins del rang de lectura de la targeta. La distància entre les dues targetes d'etiqueta ha de ser superior al doble de la longitud del lector de targetes.

   8) El millor és fer-hoinstal·leu la targeta d'etiqueta en línia recta, no en un gir o bifurcació de la carretera per evitar que faltin lectures.

    9) Les targetes d'etiquetes normals no es poden connectar directament a plaques metàl·liques. Si això no es pot evitar, utilitzeu l'etiqueta especial antimetall T354AE. Les estructures metàl·liques, els cables i els cables propers a la targeta afectaran la sensibilitat de la lectura de la targeta o provocaran errors en la lectura de la targeta. Heu d'intentar evitar instal·lar la targeta en aquests llocs.

10) La targeta d'etiquetes conté una bobina d'inducció de precisió. Per mantenir una llarga vida útil, intenteu evitar trepitjar-lo o aixafar-lo.

indicació de senyal

LED vermell: llum indicador d'alimentació

LED verd: llum indicadora de detecció d'etiquetes

Procés de treball del sensor

Després que el sensor estigui connectat a la font d'alimentació, el LED vermell s'il·lumina i el sensor entra a l'ajust automàtic.

indica i ajusta els seus propis paràmetres segons l'entorn de treball.

Quan el sensor detecta la presència d'una Etiqueta RFID, el LED verd

S'il·lumina mentre es transmeten dades al receptor mitjançant la interfície RS232.

Interfície de comunicació

Interfície de comunicació: RS232

Format de dades: 1 bit d'inici, 8 bits de dades, sense bit de paritat, 1 bit de parada

Velocitat de baudios: 9600

Format de codificació de sortida: codi ASCII

procés de comunicació

El sensor admet dos modes de comunicació: el mode d'enviament automàtic i el mode de reenviament.
