Mida del producte: 88,4 mm * 60,4 mm
Freqüència de treball: 840 ~ 960 MHz
Acord de treball: acord IOS18000-6C
Mode de treball: mode actiu, mode passiu, mode d'activació
Mode de salt de freqüència: salt de freqüència d'espectre ampli (FHSS) o freqüència fixa, que es pot configurar mitjançant programari
Interfície de comunicació: suporta la comunicació WG26/34, RS232/485
Potència de lectura de la targeta: -2 ~ 25 dBm ajustable
Distància de lectura de la targeta: depèn de l'antena/etiqueta
Consells de treball: timbre
Consum d'energia: la potència màxima és inferior a 1W
Breu introducció
Caràcter d'antena integrada
1. Sigueu sensibles i estables a les etiquetes identificades.
2. Distància de lectura estable 2-3 metres.
3. Les etiquetes múltiples identifiquen, >50 etiquetes.
4. Velocitat de la distància de lectura, >50pcs/s.
Resol el problema exotèrmic completament
1. No cal connectar cap altre dispositiu radiant exterior. Pot funcionar sense reacció exotèrmica a la temperatura interior normal.
2. Manteniu l'electricitat<200 mA @ 3,5 V (sortida de 26 dBm). Corrent de pic de pols<260 mA.
Excel·lent estabilitat:
1. 24 hores x 365 dies treballant normalment.
2. Aspecte poc influenciat per la coberta, l'entorn electromagnètic, etc.
3. Disseny de temperatura ampli i coeficient de deriva de la temperatura.
Bona consistència:< span class="magic-22">
1.el bon disseny en consistència.
2. Trieu els components de nivell superior per mantenir cada paràmetre estable i coherent.
Interfície breu i altament eficient de maquinari i programari.
1. El circuit perifèric és molt fàcil. La potència del senyal, no cal un condensador de tàntal de connexió addicional.
Mètode d'instal·lació: strong>
admet la instal·lació de WAFER de 5 pins.

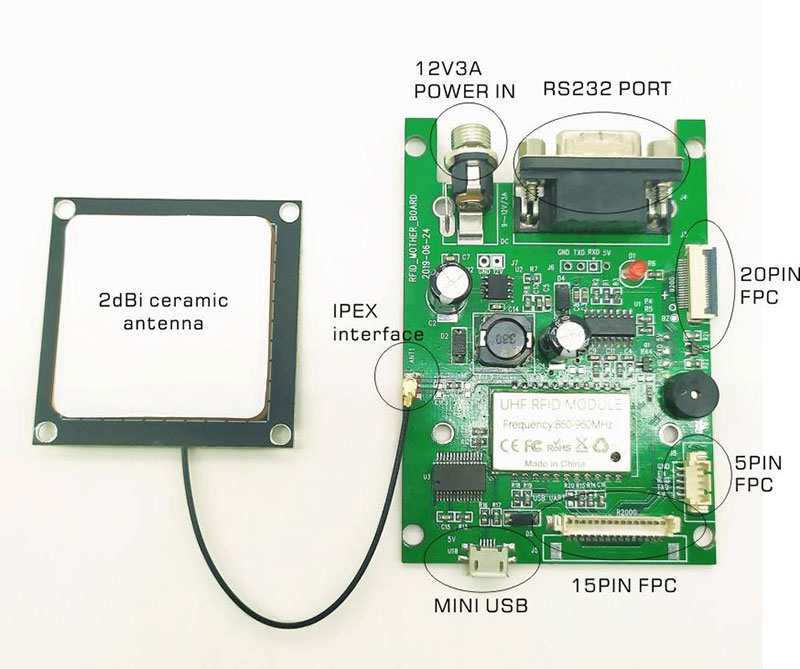

Connector de la placa d'interfície
Conector FPC 5P/15P/20P
RS232
MINI USB
Paràmetres del producte
Especificació del mòdul | |
Freqüència de treball | 865-868MHz (freqüència de la UE) o 902-928MHz (freqüència dels EUA) |
Suport al protocol | ISO18000-6C / EPC C1 GEN2 |
Potència de sortida de RF | 0-25 dBm |
Corrent d'espera | <80mA (nivell alt del pin EN) |
Corrent per dormir | <100uA (nivell baix del pin EN) |
Corrent de funcionament | 180 mA @ 3,5 V (sortida 26 dBm, 25 ℃) 110 mA @ 3,5 V (sortida 18 dBm, 25 ° C). |
Temps de funcionament | <100mS. |
Temperatura de funcionament. | - 20 °C - + 70 °C |
Temperatura d'emmagatzematge. | - 20 °C - + 85 °C |
Humitat de treball | < 95% (+ 25 °C) |
Potència de sortida | 0-25 dBm |
Interval de lectura/escriptura | Llegir: 200-250 cm; escriure: 10-50 cm (ajustat) |
Precisió de la potència de sortida | +/- 1 dB |
Planitud de potència de sortida | +/- 0,2 dB |
Rebre sensibilitat | < -70 dBm |
Capacitat d'emmagatzematge d'etiquetes | 200 etiquetes @ 96 bits EPC |
Etiquetes RSSI | Support |
Interfície de comunicació | Interfície TTL Uart |
Velocitat de baudios de comunicació | 115200 bps (predeterminat i recomanat) 38400 bps |
Mètode de dissipació de calor | Refrigeració per aire (no cal instal·lar aleta de refrigeració) |
Especificació de la placa d'interfície | |
interfície | RS232, MINI USB, connector FPC 5P/12P/15P/20P |
Entrada de potència | DC 9-12V 3A |
Mida del tauler | 90x60x15mm |
