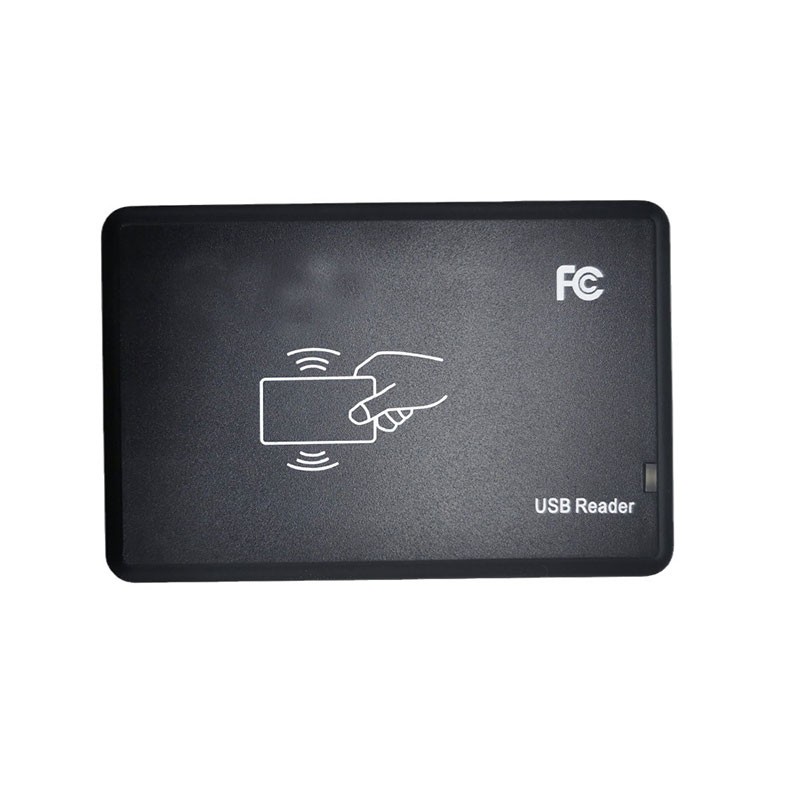

Lector d'etiquetes de detecció de terra AGV lector de targetes de referència codificador RFID de baixa freqüència

◆ Interfície de comunicació estàndard USB2.0;

◆ Font d'alimentació de la interfície USB, sense necessitat d'una font d'alimentació externa separada;

◆ Admet múltiples formats de dades: EMID, FDX-B;

◆ Completar els documents de desenvolupament i les rutines de desenvolupament.

◆ Admet diversos sistemes operatius: windows95/98/2000/xp/win7;

1. Paràmetres físics

Temperatura de treball: -20 ℃ ~ + 85 ℃

Temperatura d'emmagatzematge: -40 ℃ ~ + 125 ℃

Tensió d'alimentació (vcc a vss): -0,3 V ~ + 5,5 V

Humitat relativa: 5% ~ 95%

2. Taula de paràmetres tècnics

Freqüència de treball: 125Khz|134.2KHZ

Tipus d'etiquetes compatibles: EMID, FDX-B

Distància de lectura i escriptura: 5--12Ccm (depenent dels diferents entorns d'ús i targetes)

Interfície de comunicació: USB2.0

Indicació del senyal: llum LED, timbre

Tensió de treball: 4,5 V ~ 5,5 V (font d'alimentació USB)

Corrent de treball: corrent d'espera: 20mA; Corrent de treball:<100 mA

Temperatura de treball: -10 ℃ ~ 70 ℃

Mida: 120×90×16 (mm)

Sistema operatiu: Microsoft Windows 2000/XP/Vista/Win7

Àrees d'aplicació: targeta tot en un, gestió d'actius, seguiment d'articles, antirobatori i antifalsificació, control d'accés i assistència, inici de sessió de reunions, magatzem tridimensional, aparcament intel·ligent, bitllet electrònic

1. Instal·lació del controlador

Descomprimiu el Fitxer USB Driver.rar al CD, seleccioneu l'opció predeterminada i completeu la instal·lació del controlador.

2. Funcionament del programari

Selecció del port

Connecteu el lector a l'ordinador amb un cable USB, obriu el programari i seleccioneu el port de comunicació adequat. Quan el dispositiu s'hagi enllaçat correctament, sonarà el timbre.

Operació d'escriptura del número de targeta EMID:

Ompliu el número de la targeta EMID de 10 dígits al quadre d'entrada i feu clic al botó "Escriu EM4001" botó. Quan les dades s'escriuen correctament, el timbre sonarà una vegada. Si l'escriptura de dades falla, el timbre sonarà dues vegades. Feu clic a "Llegir EM4001" per llegir el número de DNI escrit.

   L'interval de valors EMID és: 000000000~~4294967295

  Nota: segons les regles de codificació EMID, el valor màxim no pot superar 4294967295. La codificació més enllà d'aquest valor màxim provocarà un error.

  Escriptura de dades FDX-B:

     Per als usuaris d'AGV, es recomana donar prioritat a aquest mètode de codificació. El mètode de codificació FDX-B té més avantatges que EMID en termes de distància de lectura de targetes i velocitat de descodificació.

Empleneu les dades de l'etiqueta de 15 dígits al quadre d'entrada, inclosos 3 dígits al quadre d'entrada País i 12 dígits al quadre Nacional. Feu clic al botó "Escriure" botó. Després d'escriure correctament les dades, sonarà el timbre. Si l'escriptura de dades falla, sonarà el timbre. Sonen dos bips. Feu clic a "Llegir" per llegir les dades escrites de l'etiqueta.

Interval numèric FDX-B:

Interval alt de 3 dígits: 000 ~ ~ 999

Interval de valors dels darrers 12 dígits: 000000000000~~274877906943

Nota: segons les normes ISO11784/85, el valor màxim de codificació de l'àrea de dades nacionals FDX-B no pot superar 274877906943, en cas contrari, la codificació serà incorrecta.

Quan s'utilitza la codificació hexadecimal (HEX), pot suportar l'escriptura de dades de 7 bytes.

El codi del país ha de ser <03E7, el codi nacional ha de ser <3FFFFFFFFF
